　　一、詳細介紹

　　新風系統是由送風系統和排風系統組成的一套獨立空氣處理系統，它分為管道式新風系統和無管道新風系統倆種。管道式新風系統由新風機和管道配件組成，通過新風機凈化室外空氣導入室內，通過管道將室內空氣排出;無管道新風系統由新風機和呼吸寶組成，同樣由新風機凈化室外空氣導入室內，同時由呼吸寶將室內污濁空氣排出。相對來說管道式新風系統由于工程量大更適合工業或者大面積辦公區使用，而無管道新風系統因為安裝方便，更適合家庭使用。

　　組成：新風換氣機、管道、風口

　　作用：主要用于室內空氣凈化、通風

　　原理：空氣流動場，過濾通風，更新空氣

　　1. 1 通風原理

　　2. 2 類型

　　3. 3 功能

　　1. 4 優勢 2. 5 安裝流程

　　3. 6 行業背景

　　1. 7 延伸

　　新風系統通風原理：新風系統是根據在密閉的室內一側用專用設備向室內送新風，再從另一側由專用設備向室外排出，在室內會形成“新風流動場”，從而滿足室內新風換氣的需要。實施方案是：采用高風壓、大流量風機、依靠機械強力由一側向室內送風，由另一側用專門設計的排風風機向室外排出的方式強迫在系統內形成新風流動場。在送風的同時對進入室內的空氣進過濾、滅毒、殺菌、增氧、預熱(冬天)。

　　按送風方式分類：

　　1、單向流新風系統

　　單向流系統是基于機械式通風系統三大原則的中央機械式排風與自然進風結合而形成的多元化通風系統，由風機、進風口、排風口及各種管道和接頭組成的。安裝在吊頂內的風機通過管道與一系列的排風口相連，風機啟動，室內混濁的空氣經安裝在室內的吸風口通過風機排出室外，在室內形成幾個有效的負壓區，室內空氣持續不斷的向負壓區流動并排出室外，室外新鮮空氣由安裝在窗框上方(窗框與墻體之間)的進風口不斷的向室內補充，從而一直呼吸到高品質的新鮮空氣。該新風系統的送風系統，但無須送風管道的連接，而排風管道一般安裝于過道、衛生間等通常有吊頂的地方，基本上不額外占用空間。

　　2、雙向流新風系統

　　雙向流新風系統是基于機械式通風系統三大原則的中央機械式送、排風系統，并且是對單向流新風系統有效的補充。在雙向流系統的設計中排風主機與室內排風口的位置與單向流分布基本一致，不同的是雙向流系統中的新風是由新風主機送入。新風主機通過管道與室內的空氣分布器相連接，新風主機不斷的把室外新風通過管道送入室內，以滿足人們日常生活所需新鮮、有質量的空氣。排風口與新風口都帶有風量調節閥，通過主機的動力排與送來實現室內通風換氣。

　　3、地送風系統

　　由于二氧化碳比空氣重，因此越接近地面含氧量越低，從節能方面來考慮，將新風系統安裝在地面會得到更好的通風效果。從地板或墻底部送風口或上送風口所送冷風在地板表面上擴散開來，形成有組織的氣流組織;并且在熱源周圍形成浮力尾流帶走熱量。由于風速較低，氣流組織紊動平緩，沒有大的渦流，因而室內工作區空氣溫度在水平方向上比較一致，而在垂直方向上分層，層高越大，這種現象越明顯。由熱源產生向上的尾流不僅可以帶走熱負荷，也將污濁的空氣從工作區帶到室內上方，由設在頂部的排風口排出。底部風口送出的新風，余熱及污染物在浮力及氣流組織的驅動力作用下向上運動，所以地送風新風系統能在室內工作區提供良好的空氣品質。

　　地送風雖然有一定的優點，但也有其一定的適用條件。一般適用于污染源與發熱源相關的場所，且層高不低于2.5m，此時污濁空氣才易于被浮力尾流帶走;對房間的設計冷負荷也有一個上限，研究表明，如果有足夠的空間來大型送風散流裝置的話，房間冷負荷可達120w/㎡，房間冷負荷過大，置換通風的動力能耗將顯著加大，經濟性下降;另外地送風裝置占地、占空間的矛盾也更為突出。

　　由此可見，根據新風系統安裝環境的不同，選用的新風系統也會有些差異，只有選擇適合自家的新風系統，才能達到好的交換空氣效果。

　　正壓送風，其原理主要是直接通過動力把風送進居室內。據專家介紹，這種系統從理論上說沒有什么太大問題，但是它的對流性較差。而另一種形式負壓通風，則是通過排風機吸風，把室內的空氣抽出部分，導致室內空氣壓力小于室外氣壓，外界空氣在大氣壓壓力下，自動進入空間，從而在空間內形成定向、穩定的氣流帶。其特點主要是氣流定向、穩定，與外界貫通而不是在空間內的內循環。

　　按安裝方式分類：

　　1、中央管道新風系統：中央管道新風系統通過管道與新風主機連接，系統原理為，在廚房、衛生間裝設排風機及排風管道等配套設施，在臥室、客廳裝設進風口。排風機運轉時，排出室內原有空氣，使室內空氣產生負壓，室外新鮮空氣在室內外空氣壓差的作用下，通過進風口進入室內，以此達到室內通風換氣的目的。

　　2、單體新風系統：單體新風系統是近幾年新上市的新風系統產品，其包括了壁掛式新風系統、落地式新風系統2款產品。其主體結構與中央新風系統并無太大的區別，不同點在于單體新風系統不需要復雜管道工程，安裝方式十分的簡單，無論裝修前后都可以安裝，后期的維護成本也十分低廉。

　　按通風動力分類：自然通風、機械通風;

　　按照通風服務范圍：全面通風、局部通風;

按氣流方向分類：送(進)、排風(煙);

　　按通風目的分類：一般換氣通風、熱風供暖、排毒與除塵、事故通風、防護式通風、建筑防排煙等;

　　按動力所處的位置分類：動力集中式和動力分布式。

　　按樣式分類：立柜(落地式)、柜式、壁掛式、吊頂式

　　新風系統功能

　　第一，用室外的新鮮空氣更新室內由于居住及生活過程而污染了的空氣，以保持室內空氣的潔凈度達到某一最低標準的水平。

　　第二種功能是增加體內散熱及防止由皮膚潮濕引起的不舒適，此類通風可稱為熱舒適通風。

　　第三種功能是當室內氣溫高于室外的氣溫時，使建筑構件降溫，此類通風名為建筑的降溫通風。

　　新風系統優勢

　　1)不用開窗也能享受大自然的新鮮空氣;

　　2)避免 “空調病”;

　　3)避免室內家具、衣物發霉;

　　4)清除室內裝修后長期緩釋的有害氣體，利于人體健康;

　　5)回收室內溫濕度，節省取暖費用;

　　6)有效排除室內各種細菌、病毒;

　　7)超靜音;

　　8)降低室內二氧化碳濃度。

　　9)防塵;

　　新風系統安裝流程

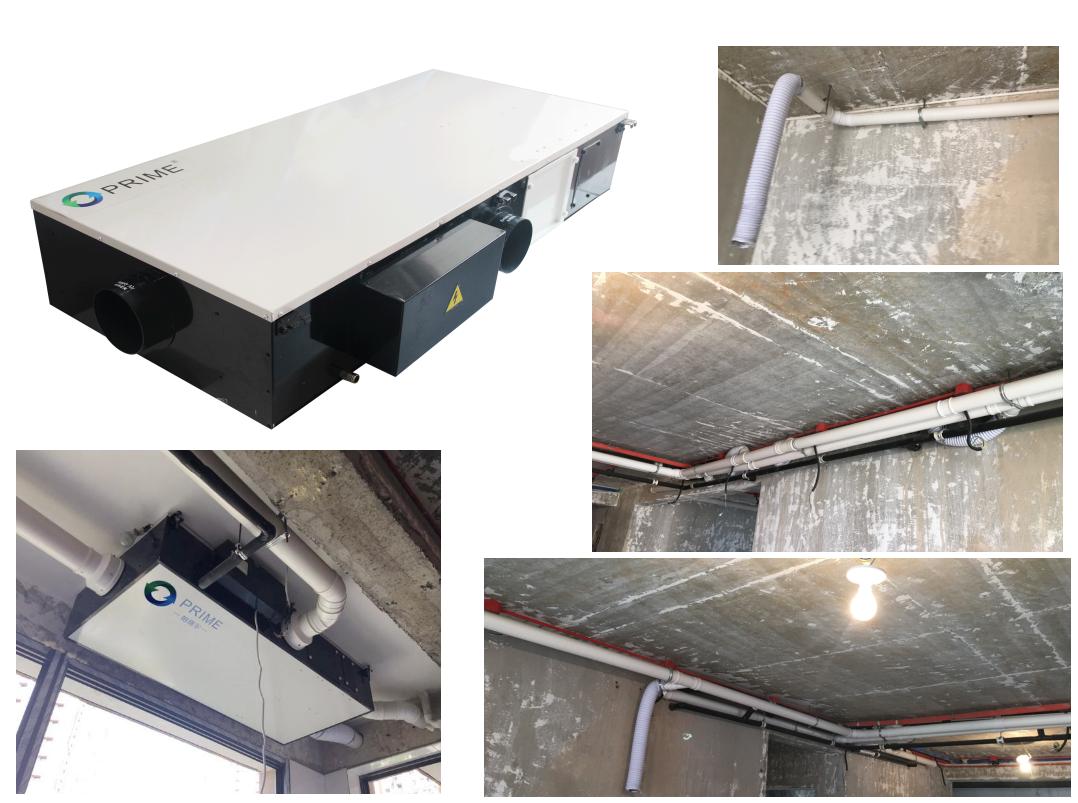

　　中央新風系統安裝流程：

　　1、先將主機電源線從開關盒中接出;電源線無特殊要求時采用1.5mm^2銅芯線。

　　2、用絲桿將主機吊裝至指定位置，要求正，平，穩。

　　3、與空調、水電管道以及其他設施的工作人員溝通，再次確定現場管路暢通與否，風口位置是否對其他設施造成影響，對圖紙進行微調。

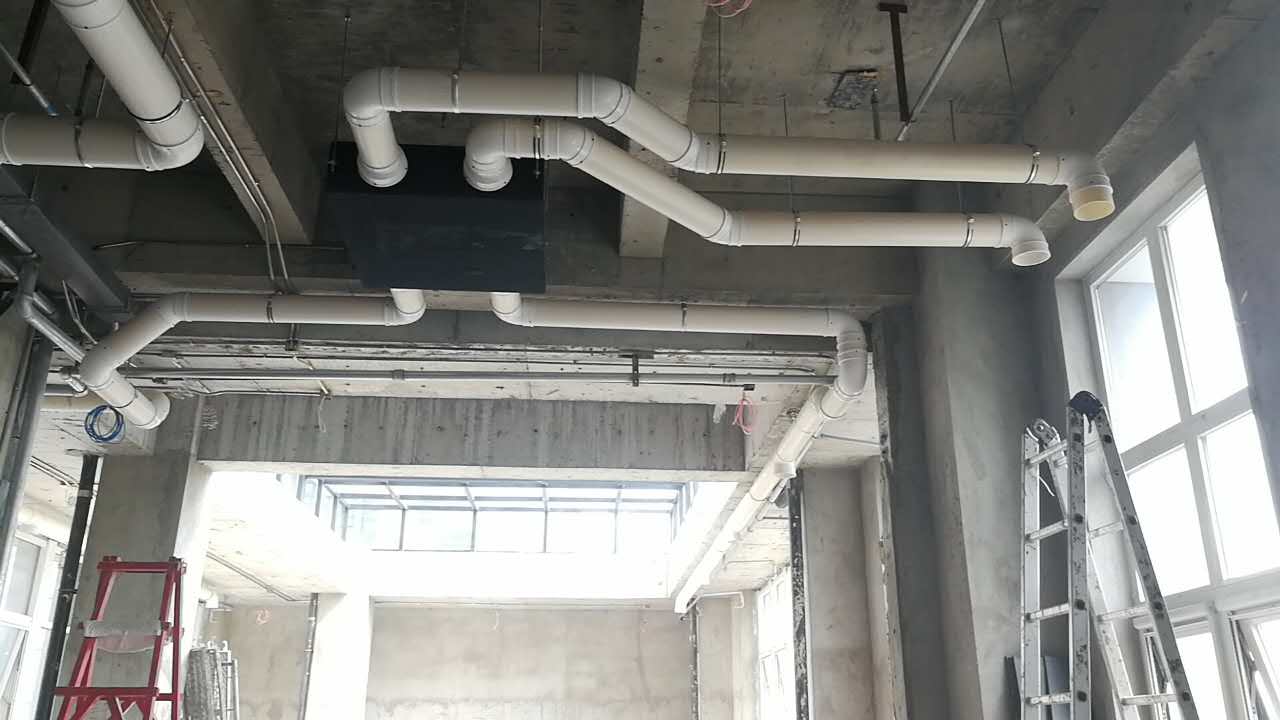

　　4、安裝管路系統，硬管每隔150cm設置一根吊卡，管路要求橫平豎直，每個接頭處抹PVC膠水。管路中有軟管的區域，每隔70cm設置一根吊卡，吊卡螺栓采用全牙螺栓。

　　5、下置式風口接管與吊頂齊平，側處式風口與墻面齊平，安裝完成后不用再切割管口，最后直接安裝風口。

　　6、管路與主機的連接;工程選用的管路與主機進排風口之間的連接選用變徑或漏斗式大小頭，接縫處用錫箔布粘膠帶固定，要求：膠帶粘貼平整，不能皺起，接縫要粘貼緊密，不能漏風，錫箔結合處需用扎帶固定。

　　7、主機與排風口之間根據圖紙標注看是否加斜三通，為換氣扇留排風口。

　　8、主機與管路系統安裝完畢后，與該工地電工聯系，將拉線要求及開關安裝位置確定，電話跟蹤。

　　9、主機及管路安裝完后與該工地木工溝通，提出安裝檢修口的數據，位置并電話跟蹤。

　　10、如有窗禁安裝，同樣在主機及管路安裝完后于相關人員溝通提出要求并電話跟蹤。

　　11、工程主體裝修完成后，前往安裝風口并對主機工作情況進行檢查。

　　單體新風系統安裝流程：

　　1、確定預裝預裝位置

　　3、在墻上開鑿進排風風口

　　4、壁掛式新風系統(安裝膨脹螺絲孔)立式新風系統(放置在墻角)

　　5、截取通風管并放入墻內

　　6、安裝圓形氣候保護罩

　　7、固定單體新風系統

　　8、接通電源線　　

　　新風系統行業背景

　　北歐斯堪的那維亞地區在講究質量和能源節約的國家里，中央新風系統(VMC)存在至今已有50年歷史了。70年代西班牙90%以上的新建住宅中裝用VMC(可控制的通風機械)系統。1989年美國ASHRAE制定了“室內空氣品質通風規范”。在德國，住宅通風系統已經與建筑物溶為一體，成為不可缺少的重要組成部分。2000年，歐盟統一了住宅通風標準。70年代西班牙90%以上的新建住宅中裝有中央新風系統。德國標準化組織(DIN)早在上世紀中葉就發表了DIN1964第二部分“通風和空調：技術衛生要求”的修訂案，在德國住宅通風系統已經于建筑物融為一體，成為不可或缺的重要組成部分。1970年頒布了《清潔空氣法》對每一種空氣污染物都規定了法定的最高限度。1989年美國ASHRAE制定了“室內空氣品質通風規范”，今天的美國，室內安裝新風系統成為了一種生活必備品。美國2005年的新風系統年銷售量已突破2100萬臺。1956年英國政府首次頒布了《清潔空氣法案》1968年又頒布了一項清潔空氣法案，1974年出臺《空氣污染控制法案》，2001年倫敦市發布了《空氣質量戰略草案》。英國從1977到1999年，新風系統在英國的銷售量已經突破7500萬臺，97.81%的家庭都已經安裝上了新風系統，其本上屬于每家每戶都在享受新風系統了。2000年，歐盟統一了住宅通風標準。新風系統是建筑科技發展的必然選擇，建筑節能離不開新風系統，人們的健康離不開新風系統。2002年1月1日室內空氣污染控制規范《室內空氣質量標準》誕生。2003年非典、禽流感、肺結核等疾病的發生，使全世界對室內空氣質量給予了高度的關注。

　　新風系統延伸

　　開窗通風：開窗會導致氣流紊亂，可能把衛生間和廚房的異味帶入客廳和臥室;衛生間豎井可能產生異味“倒灌”現象;室外空氣夾帶大量室外的塵埃，影響室內清潔衛生;還有無法避免令人煩躁的噪音;采暖會造成大量的能源浪費，電量的浪費。鑒于以上原因，采用開窗的方式通風，生活品質將會大打折扣。

　　排氣扇通風：

　　換氣扇無法連續排除室內異味，滿足不了室內新風的置換需求;容易損壞，后期維修費用增大;不能連續不斷地通風換氣;噪音較大;沒有新風導入時，排風阻力增大，效果不好。即使沒有以上缺點，考慮到排風扇風量小，作用范圍有限，也不可能在每個房間都裝排氣扇，即使裝了也達不到效果。排氣扇只能實現局部短時間的排氣，沒有組織合理的壓力場和氣流路徑，因而無法實現真正意義上的空氣置換。并且排氣扇不能24小時持續運轉，排氣扇噪音很大。帶有部分新風的空調：壁掛式空調所接受的空氣來自空調本身，房間和空調機之間形成了一個封閉的循環系統;有的略帶新風的中央空調，是新風在室內已形成正壓區域難以繼續送風;排風口處細菌大量繁殖，尤其是冬天，空調口的溫度更是細菌的溫床;無法達到室內外空氣進行充分交換的目的，而且價格高于普通空調。

　　空氣凈化：

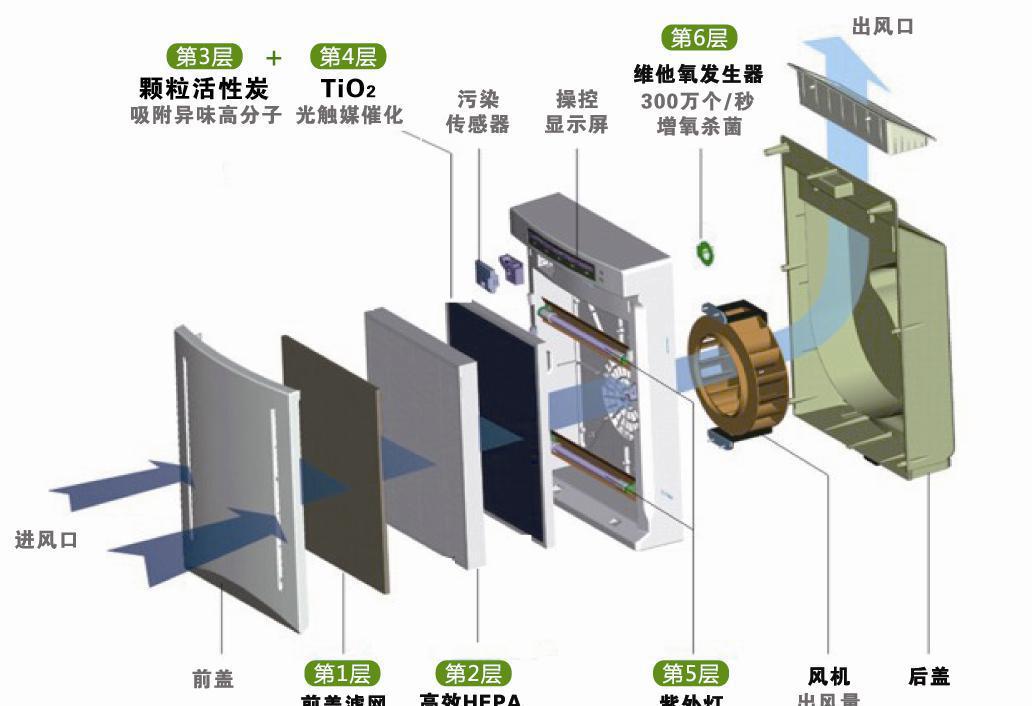

　　A、空氣凈化器：只能吸附空氣中灰塵等顆粒物，無法消除有害分子，即使反復處理，效果依然很差。

　　B、空氣殺毒劑、空氣清新劑：在室內噴射后，與原來的污濁空氣混合，相當于給室內涂上了“偽裝”，麻痹人的鼻子，有點“掩耳盜鈴”的味道，不但治不了室內空氣污染，而且還會二次污染，使室內空氣更遭，其中的氟利昂還是大氣臭氧層的破壞者。

　　C、空氣透析系統：空氣透析系統運作時噪音低，利用排風機將室內污濁空氣排出，再用引風機將室外空氣通過送風管道引入室內，經過高溫殺菌、過濾網過濾等技術實現空氣凈化，并將凈化后的空氣送達至每個房間。
